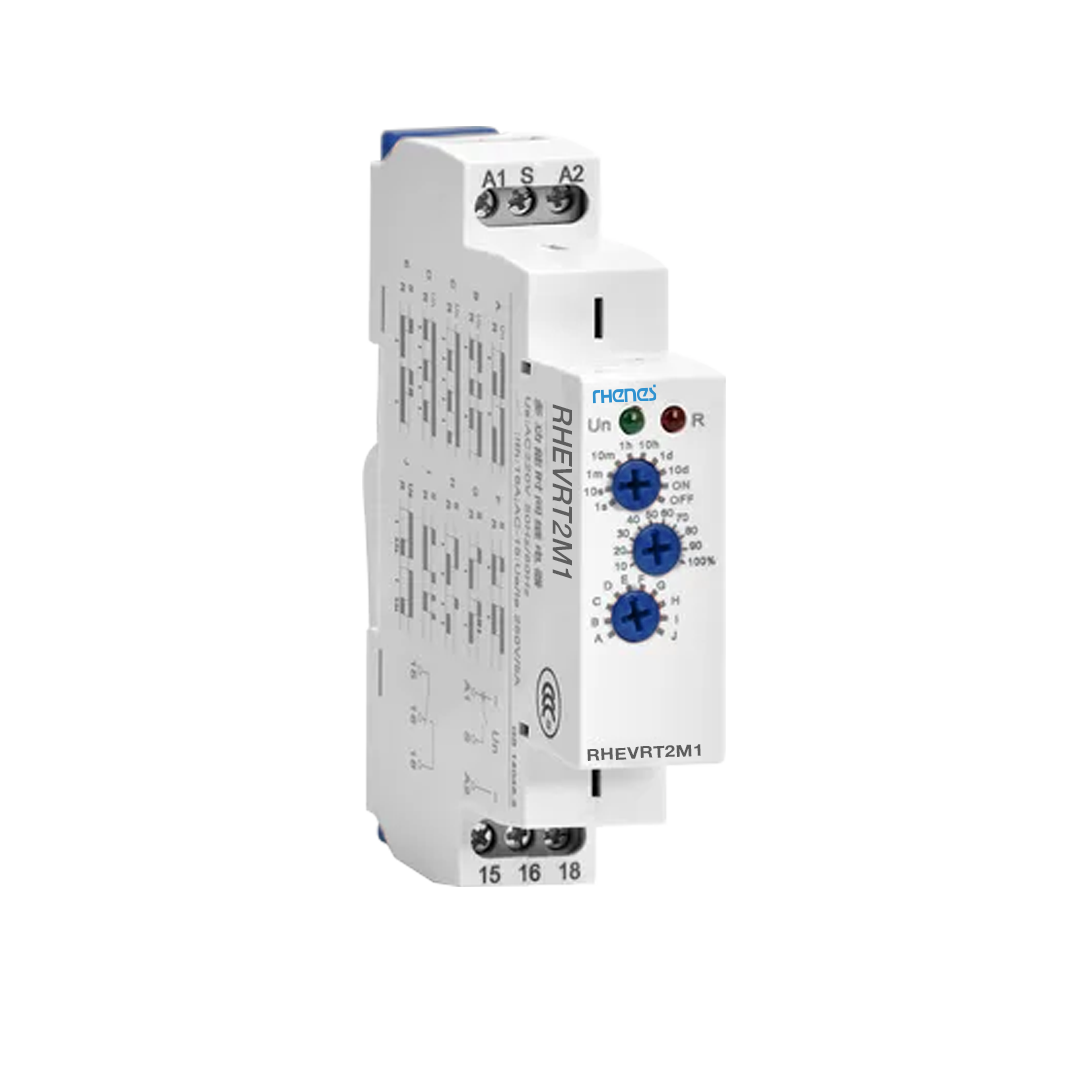

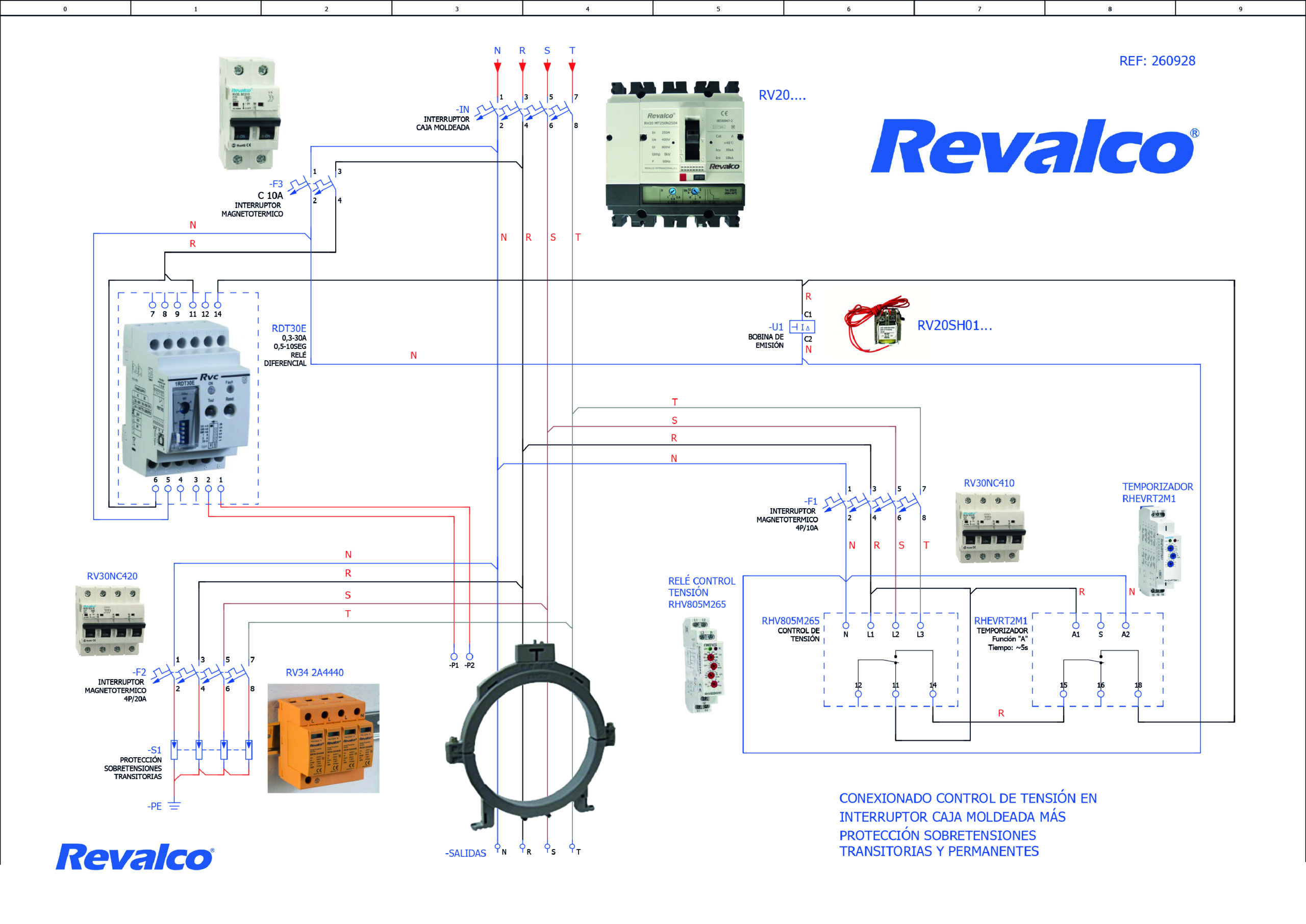

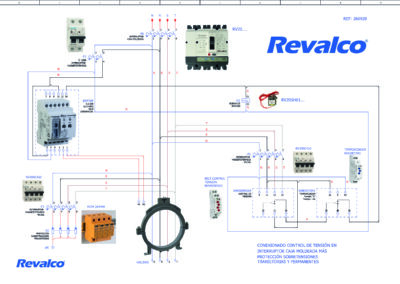

TEMPORIZADOR 1 SALIDA 10 MULTIF 0,1S – 10D 24-230VAC Y 24-10VDC – RHEVRT2M1

El relé temporizador multifunción se puede utilizar para aparatos eléctricos, control de luces, calefacción, motores, bombas y ventiladores (10 funciones, 10 rangos de tiempo, multivoltaje).

• 10 FUNCIONES.
• 5 funciones de tiempo controladas por la tensión de alimentación.
• 4 funciones de tiempo controladas por entrada de control.
• 1 función de relé de enclavamiento.

Configuración de funciones y rangos de tiempo cómoda y bien organizada mediante selectores rotativos.

• Escala de tiempo de 0.1s a 10 días dividida en 10 rangos.
• El estado del relé se indica mediante un LED.
• 1 módulo, montaje en carril DIN.

Diagrama de funciones

• A: Retardo a la conexión (encendido)
• B: Intervalo (Encendido)
• C: Ciclo de repetición (Iniciando Apagado)
• D: Ciclo de repetición (Iniciando Apagado)
• E: Retardo a la desconexión (Interruptor por S)
• F: Disparo único
• G: Disparo único por flanco de bajada (No redisparable)
• H: Retardo a la conexión y desconexión
• I: Relé de mantenimiento.
• J: Generador de pulsos.

Instrucciones de configuración

• Perilla 1: ajuste de la escala de retardo, «s» para segundo, «m» para minuto, «h» para hora, «d» para día, «ON» para acción del relé (15-18/25-28 cerrados), «OFF» para relé abierto (15-18/25-28 abiertos)
• Perilla 2: ajuste fino del tiempo de retardo, ajustable del 10% al 100%.
• Tiempo de retardo = perilla 1 x perilla 2.
• Ejemplo 1: se necesita configurar en 5 segundos. Puede ajustar la perilla 1 a 10s, la perilla 2 al 50%, y el tiempo de retardo será = 10s x 50%=5s.
• Ejemplo 2: se necesita configurar en 8 minutos: Puede ajustar la perilla 1 a 10m, a perilla 2 al 80%, y el tiempo de retardo será = 10m x 80% = 8m.
