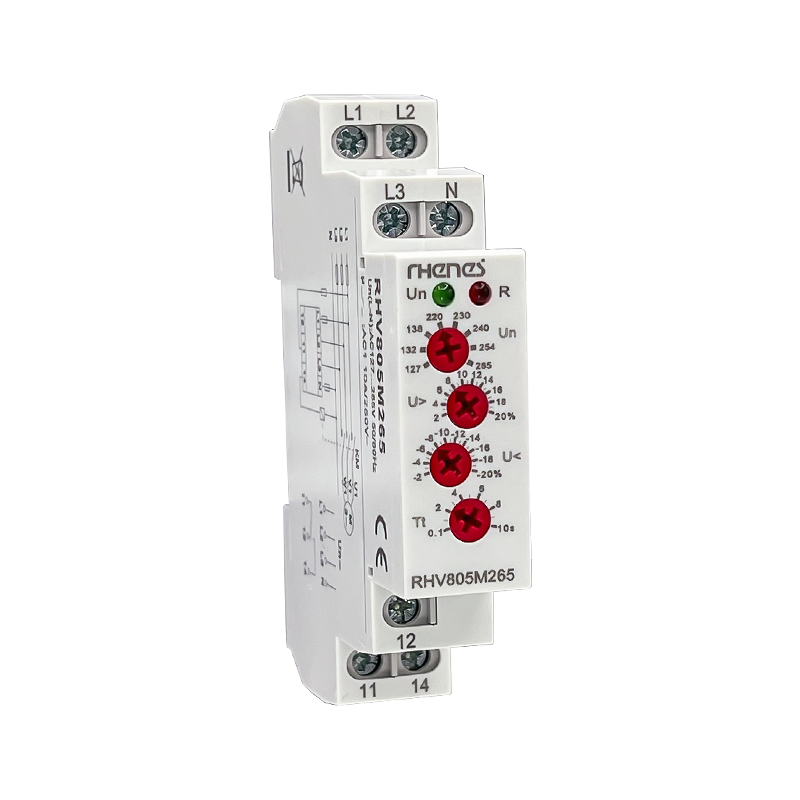

RELÉ CONTROL TENSIÓN TRIFÁSICO PARA MOTORES MULTITENSIÓN AJUSTABLE RHV805M265
Documentos
Detalles del producto
RHV805M265 RELÉ CONTROL DE TENSIÓN TRIFÁSICO MULTITENSIÓN | TRABAJA 3 FASES + NEUTRO 220/460 V | Sobretensión y subtensión ajustable.
| Descripción | Rango de retraso | Tensión | Dimensiones | Referencia | Pack |
|---|---|---|---|---|---|
| Relé control tensión trifásico para motores multitensión ajustable (AC) Sobretensión | Subtensión | Asimetría | tiempo de secuencia | Secuencia de fases | Pérdida de fases | 0.1s - 10s | 3 fases + N 220/460V | 1 Mód DIN | RHV805M265 | 1/1 |
FUNCIONES
- Sobretensión: 2%…20%
- Subtensión: -20%…-2%
- Asimetría: 8%
- Tiempo de retardo; 0.1s…10s
- Secuencia de fase.
- Pérdida de fase.
APLICACIONES
- Control para la conexión de equipos móviles (equipos de obra, equipos agrícolas, camiones refrigerados)
- Control para la protección de personas y equipos contra las consecuencias de la marcha inversa.
CARACTERÍSTICAS
- Conmutación de suministro de energía normal / de emergencia.
- Protección contra el riesgo de una carga motriz ( medición True RMS)
- Ajuste de 8 niveles de tensión nominal de funcionamiento mediante perilla.
- Rango de frecuencia de medición de tensión <1%.
- Estado de relé indicado por LED.
- 1 Módulo montaje en carril DIN.
Indicación LED RHV805M265
| Estado LED Verde (Un) | Estado LED Rojo (R) | Significado técnico | Estado del equipo |
|---|---|---|---|
| Fijo | Fijo | Sistema OK | La red es perfecta. El relé está cerrado (bornes 11-14) y abierto (bornes 11-12). |
| Fijo | Apagado | Fallo de Red | El relé está alimentado, pero detecta un error: secuencia de fases inversa, asimetría >8%, o tensión fuera de límites (U> / U<). |
| Parpadeo | Parpadeo | Error de Ajuste | Has movido la ruleta de tensión (Un) con el equipo encendido. El equipo te ignora hasta que lo reinicies o mueva la ruleta al valor inicial. |
| Parpadeo | Apagado | Bloqueo crítico | Doble fallo: La red está en fallo (fases al revés o falta fases L2 o L3). |
| Apagado | Apagado | Sin Suministro | Falta el cable del Neutro (N) o la fase L1 o la tensión es < 80 V. |
